SM 9000

SpaceMaster™ SERIES


SMT 9020C TS 15

Thru Beam

Photoelectric Sensors

SMT 9020C TS 15

Thru Beam

  • CE

Compatible Receivers

  • SMR 9020 TS 15
    SMR 9020 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output NPN
    Output Status N.C.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9120 TS 15
    SMR 9120 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output NPN
    Output Status N.O.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9220 TS 15
    SMR 9220 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output PNP
    Output Status N.C.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9320 TS 15
    SMR 9320 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output PNP
    Output Status N.O.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9421 TS 15
    SMR 9421 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output Solid State Relay
    Output Status N.C./N.O.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9422 TS 15
    SMR 9422 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output Solid State Relay
    Output Status N.C./N.O.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9423 TS 15
    SMR 9423 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output Solid State Relay
    Output Status N.C./N.O.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable
  • SMR 9424 TS 15
    SMR 9424 TS 15
    Operation Mode Thru Beam
    Function Receiver
    Supply Voltage 10 - 30 V dc
    Sensing Range 20 m
    Output Solid State Relay
    Output Status N.C./N.O.
    Housing M18 x 1
    Housing Material Stainless Steel
    Connection 15 m cable

Product Data

Operation Mode Thru Beam
Function Transmitter
Supply Voltage 10 - 30 V dc
Light Source Infrared (880 nm)
Control Feature Adjustable range and test input
Sensing Range 20 m
Housing M18 x 1
Housing Material Stainless Steel
Connection 15 m cable

Technical Data

Channel Nº Selectable 4 channels
Supply Voltage 10 - 30 V dc
Voltage Ripple 15 %
Reverse Polarity Protected Yes
Current Consumption 40 mA
Test Input Yes
Control Input Adjustable range
Power On Indicator Green LED
Light Source Infrared (880 nm)
Emission Angle +/- 7°
Housing Material, Front Lens Polycarbonate
Housing Material, Sensor Housing Stainless Steel (AISI 316 / 1.4401)
Cable 5 x 0,14 mm²
Cable Sleeve PVC Ø 4,9 mm

Environmental Data

Vibration 10 - 55 Hz, 0,5 mm
Shock 30 g
Operation Temperature -20 to +60 °C
Storage Temperature -40 to +80 °C
Sealing Class IP 69K

Technical Drawings

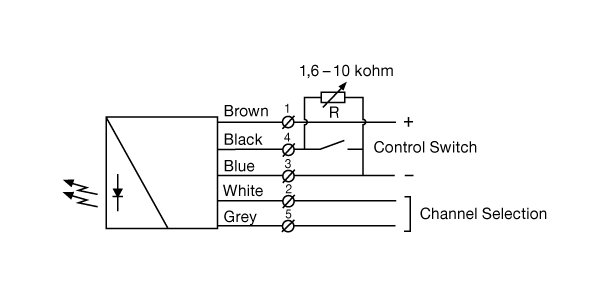

  • Wiring Diagram Wiring Diagram
  • Parallel Displacement Parallel Displacement

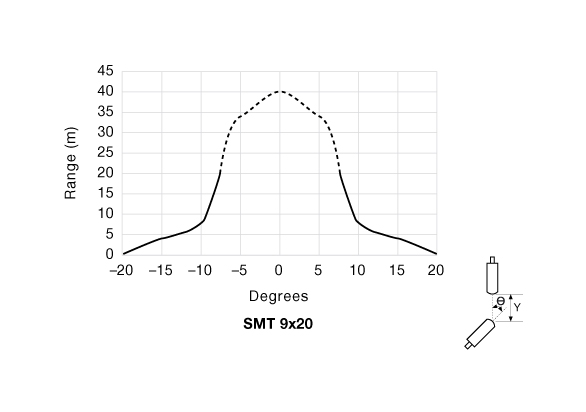

  • Angular Displacement Angular Displacement
  • Dimensions Dimensions
  • Excess Gain Excess Gain
